全自動汽車采樣裝置

 全自動汽車采樣機,汽車采樣機
　
詳細說明　　　　　　　

規　　格：QCCY-1000 型　　號：QCCY-1000 數　　量：1套起訂
品　　牌：金鼎測控


QCCY-1000型全自動汽車采制樣機
產品概述
QCCY-1000型全自動汽車采樣機是我公司積數十年煤質分析儀器的經驗,針對火車、汽車進廠煤樣采樣而專門設計的，適用于電力、冶金、煤炭、化工港口等行業。系統結構合理、運行可靠、操作簡便、性價比高，能充分適應各種惡劣環境，適用于電廠、煤礦等以煤為能源的行業。可實現隨機自動采樣，排除人為因素的干擾，為企業的現代化管理提供了可靠的手段。
設備特點

·全自動采樣、制樣、集樣、棄樣，保證采樣樣品的真實性。

·計算機隨機選擇采樣點，采樣點車車不同，保證了樣品的代表性、公正性。

·采樣頭特殊設計，采用合金刀頭破碎、螺旋葉片提升、電機驅動的螺旋鉆式采樣頭。

·自動清洗確保不混料。

·樣品自動縮分、集樣、裝罐。

·操作信息自動存儲，自動打印。

·具有自診斷，故障報警提示功能

·計算機現場動態監控，中文操作界面，操作簡單。

·操作方式多樣，可分為全自動、半自動、手工工作方式。

技術參數
·采樣品種:各種礦石、精礦粉、原煤、精煤

·采樣方式:橋式螺旋鉆采樣

·使用車型:火車、各種載重汽車

·螺旋鉆直徑:100-300mm

·采樣深度:0-2500mm

·適應粒度:300-100mm

·采樣點數:1-5點自動選取，連續采樣

·采樣時間:40秒/點

·裝機容量:30KW 380v 50Hz

·采樣方式:按GB 475-1996標準布點采樣隨機自動選點，任意隨機深度全斷面采樣。

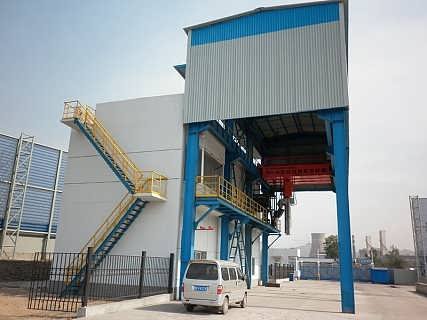

此系統分為橋式、懸臂式2種，可根據需求而定



系統組成

1、采樣模塊
2、行走大小車模塊（橋式）
3、擺臂機構模塊（懸臂式）
4、鋼構（土建）大棚模塊
5、余料處理模塊
6、制樣模塊
7、控制模塊。


系統特色
1、具體應用時可分為橋式汽車采樣，懸臂汽車采樣，特殊場合甚至還有門式結構；
2、獨特的結構設置，合理的模塊布局，采樣頭工作時移動迅速，工作效率高；
3、系統采樣無偏差，精度高于規定標準，可實現任意布置采樣點；
4、系統針對從運煤汽車頂部采樣而設計，能連續完成汽車煤采樣、制樣、縮分，并制成化驗室所用煤樣。


設備優點
1系統工作過程全自動化、操作簡單，投運率高：

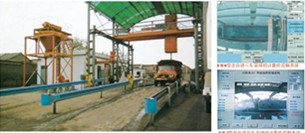

2先進的車輛定位方式：采用CCD成像技術，圖像處理技術自動完成車廂定位。
3強大的信息處理功能：采樣時，將采樣車輛的牌照、采樣圖像（包括車廂圖像，采樣點位置）進行拍照、存儲；詳實的記錄采樣信息和狀態，實現采樣時的情景再現，保證采樣的溯源性；
4全平面、全斷面采樣：計算機隨機產生采樣點、采樣頭為螺旋鉆取樣，可實現全平面（車廂內的每一個點都可能采到）、全斷面采樣，采樣點連續（可以采到各個層面的樣品）、采樣量大（是點采方式采樣量的3～5倍），樣品代表性好，以保證采樣的客觀性和公正性。
5采用電動升降機構，與液壓升降機構比較，結構簡單實用，故障率低，維護方便且費用低：
6采樣機構對汽車車廂和采樣機構的保護功能：控制機構通過傳感器可以感知采樣頭接觸到車廂底部或車廂中的加強筋，控制采樣機構自動停止并上升，避免破壞汽車車廂和采樣機構。
7系統具有輔助矸石判斷功能：當矸石較多或較大時通過對采樣器的工作狀態檢測，輔助判定矸石異常，自動記錄并提醒操作者。
8采樣速度快：采樣機構設有樣品收集裝置，每點采集的樣品收集到收集裝置，完成多點采樣后一次放樣到縮分機，與沒有樣品收集器的采樣機相比綜合采樣速度至少高40%以上。
9采樣頭使用壽命長，使用成本低：采樣頭噴鍍耐磨超硬特殊材料。使用壽命長。按每天60車，每車采3個點計算，正常情況下可用2年。
10系統有自我診斷、自我保護、自動報警功能：
11該系統除了具有上述優點外還具有：手動、自動控制方式、采用可靠的技術，能夠適應各種工作環境、設有除鐵器具有除鐵功能、可根據用戶要求關鍵部件選配恒熱裝置，防止低溫條件下物料凍結、系統具有自清洗功能

主要技術參數及功能
型號            QCCY-1000型
結構形式        橋式
布置方式        按需方要求設計
行走距離        大車行程18米 （可做到25米）
供電方式        滑纜
適用車型        各種載重汽車
采樣頭直徑      ￠219
取樣時間        40秒/點，點數可設置
取樣方法        車輛自動定位，按GB475-1996標準、計算機隨機選取采樣點，全斷面采樣
水份適應范圍    ≤18%
適應煤樣粒度      ≤100mm
采樣深度         3300mm
縮分比：          1/8～1/64可調
樣品水份損失：   ≤1%
集樣罐數：       12罐
集樣罐容積：     20L/罐
控制方式：       自動(工控機+PLC)/手動
總功率：         30KW
